مقدمه:
با افزایش تعداد ساختمانهای بلندمرتبه در شهرهای مدرن، نیاز به آسانسورهای با کارایی بالا، ایمنی بیشتر و حرکت نرمتر نیز افزایش یافته است. در چنین سیستمهایی، استفاده از زنجیر جبران Compensation Chain یکی از راهحلهای ضروری برای حفظ تعادل و عملکرد بهینه آسانسور است. در این مقاله به بررسی عملکرد، اهمیت، و مزایای استفاده از زنجیر جبران در آسانسورهای بلندپرداخته میشود.
زنجیر جبران چیست؟
زنجیر جبران یک زنجیر فلزی یا کابل است که به زیر کابین و وزنه تعادل متصل میشود تا تغییرات وزن سیمبکسلها در طول مسیر حرکت آسانسور را جبران کند. این زنجیر معمولاً دارای روکشی پلاستیکی یا لاستیکی برای جلوگیری از ارتعاش و ایجاد صدا است. این زنجیر با هدایت از طریق چرخهای راهنما وظیفه دارد تا وزن کابلهای تعلیق را در حرکت عمودی کابین متعادل سازد.
چرا زنجیر جبران لازم است؟
در آسانسورهای بلند، وزن کابل فولادی با افزایش ارتفاع بهصورت غیرخطی رشد میکند. این مسئله باعث میشود که در موقعیتهای بالایی و پایینی حرکت کابین، بار اضافی ناخواستهای بر روی موتور و ترمز وارد شود. زنجیر جبران با قرارگیری در انتهای کابلها، این نابرابری نیرو را حذف یا کاهش میدهد.
در آسانسورهای معمولی با ارتفاع کم، تأثیر وزن سیمبکسلها بر عملکرد سیستم قابل چشمپوشی است. اما در آسانسورهای با ارتفاع زیاد (معمولاً بیش از 30 متر)، وزن بخش آویزان سیمبکسل میتواند باعث عدم تعادل کابین در نقاط مختلف مسیر شود. این مسئله منجر به:
- عملکرد ناپایدار موتور آسانسور
- افزایش مصرف انرژی
- سایش نامتوازن سیمبکسلها
- کاهش ایمنی کلی سیستم
استفاده از زنجیر جبران باعث برقراری تعادل وزن در بالا و پایین مسیر و کاهش تنش روی سیمها و موتور میشود.
مزایای استفاده از زنجیر جبران:
- بهبود تعادل سیستم: تعادل وزنی بین کابین و وزنه در هر موقعیت
- کاهش تنش موتور و درایو: بارگذاری یکنواخت و کارکرد نرمتر
- کاهش مصرف برق: انرژی کمتر برای جبران تغییرات وزن
- افزایش عمر مفید سیمبکسل و تجهیزات مکانیکی
- کاهش لرزش و صدا در حرکت آسانسور
ویژگیهای کلیدی زنجیر جبران:
دارای انعطافپذیری بالا
وزن مخصوص محاسبهشده
قابلیت ضد لرزش
مقاوم در برابر سایش

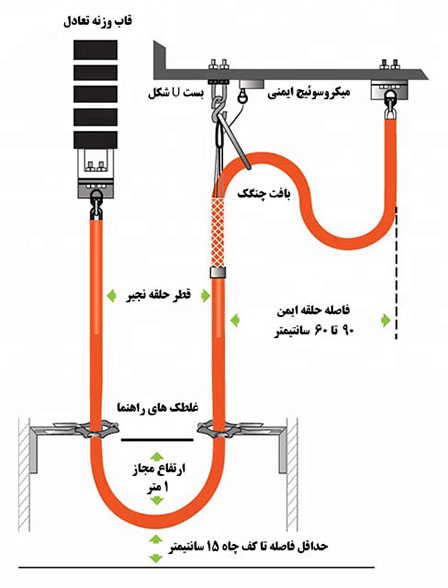

اجزای مرتبط با نصب زنجیر جبران:
گاید (راهنمای زنجیر): برای جلوگیری از نوسان زنجیر
قلابهای اتصال: برای نصب به زیر کابین و وزنه
کفی نگهدارنده یا برس ضربهگیر: جهت کاهش لرزش در ته چاه آسانسور
کاور محافظ: برای جلوگیری از فرسایش ناشی از برخورد با قطعات دیگر
استانداردها و نکات فنی:
نصب زنجیر جبران طبق دستورالعمل سازنده آسانسور و استاندارد EN 81 انجام میشود.
طول زنجیر باید طوری تنظیم شود که در انتهای مسیر نیز آزادانه حرکت کند و دچار کشش یا جمعشدگی نشود.
بررسی دورهای سلامت زنجیر و اتصالات آن ضروری است.
نوآوریهای اخیر:
در سالهای اخیر، استفاده از زنجیرهای کامپوزیتی، زنجیرهای دارای میرایی داخلی و سیستمهای پایش هوشمند زنجیرها به بازار معرفی شده است. برخی شرکتها از سنسورهای کشش در محل اتصال زنجیر استفاده میکنند تا بهصورت آنی سلامت سیستم را مانیتور کنند.
نتیجهگیری:
در آسانسورهای بلندمرتبه، زنجیر جبران یک قطعه حیاتی برای عملکرد ایمن، روان و اقتصادی آسانسور است. با برقراری تعادل وزنی و کاهش فشارهای وارده بر اجزای اصلی، این زنجیر نقش مؤثری در افزایش کارایی و کاهش استهلاک سیستم ایفا میکند. رعایت اصول نصب و نگهداری آن میتواند از خرابیهای پرهزینه و توقفهای ناگهانی جلوگیری نماید.
زنجیر جبران نه تنها بهعنوان یک ابزار مکانیکی بلکه بهعنوان یک مولفه بحرانی در افزایش ایمنی و بهبود عملکرد آسانسورهای بلندمرتبه شناخته میشود. با پیشرفت فناوری، میتوان انتظار داشت که نقش آن در سیستمهای هوشمند آسانسور بیش از پیش پررنگتر شود.
